Назначение:
Пакетный выключатель ПВ, переключатель ПП предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:
- вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;
- коммутационных аппаратов с ручным приводом для нечастых включений и отключений;
- для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
Ассортимент, краткие технические характеристики и упаковка
Наименование | Ном. рабочий ток, напряжение | Степень защиты | Материал корпуса защиты | Кол-во в транспортной упаковке, шт. | Объем транспортной упаковки, куб. м. | БРУТТО транспортной упаковки, кг. |
Пакетные выключатели | ||||||
ПВ1-16 М3 исп.1 |
16А ~220В, 10А ~380В |
IP00 | 120 | 0,048 | 14,5 | |
ПВ1-16 М3 исп.3 | IP00 | 120 | 0,048 | 13,2 | ||
ПВ1-16 М1 пл.56 | IP56 |
ударопрочный негорючий пластик |
45 | 0,074 | 15,3 | |
ПВ2-16 МЗ исп.1 | IP00 | 120 | 0,048 | 16,3 | ||
ПВ2-16 МЗ исп.3 | IP00 | 120 | 0,048 | 15 | ||
ПВ2-16 МЗ кар.IP30 | IP30 | карболит | 45 | 0,072 | 26 | |
ПВ2-16 М1 пл.56 | IP56 | ударопрочный негорючий пластик | 45 | 0,071 | 15,7 | |
ПВ2-16 М1 сил.56 | IP56 | силумин | 35 | 0,071 | 24,2 | |
ПВ3-16 М3 исп.1 | IP00 | 120 | 0,048 | 18,2 | ||
ПВ3-16 М3 исп.3 | IP00 | 120 | 0,048 | 17 | ||
ПВ3-16 М3 кар.IP30 | IP30 | карболит | 96 | 0,072 | 26,5 | |
ПВ3-16 М1 пл.56 | IP56 | ударопрочный негорючий пластик | 45 | 0,071 | 16,2 | |
ПВ3-16 М1 сил.56 | IP56 | силумин | 35 | 0,071 | 24,4 | |
ПВ4-16 М3 исп.1 | IP00 | 120 | 0,048 | 20,2 | ||
ПВ4-16 М3 исп.3 | IP00 | 120 | 0,052 | 17,6 | ||
ПВ4-16 М1 пл.56 | IP56 | силумин | 40 | 0,065 | 15 | |
ПВ2-40 М3 исп.1 |
40А ~220В, 25А ~380В |
IP00 | 45 | 0,065 | 18,9 | |
ПВ2-40 М3 исп.3 | IP00 | 45 | 0,065 | 18 | ||
ПВ2-40 М1 пл.56 | IP56 | ударопрочный негорючий пластик | 14 | 0,062 | 12 | |
ПВ2-40 М1 сил.56 | IP56 | силумин | 8 | 0,052 | 14 | |
ПВ3-40 М3 исп.1 | IP00 | 45 | 0,065 | 21,2 | ||
ПВ3-40 М3 исп.3 | IP00 | 45 | 0,065 | 20,8 | ||
ПВ3-40 М1 пл.56 | IP56 | ударопрочный негорючий пластик | 14 | 0,062 | 13 | |
ПВ2-40 М1 сил.56 | IP56 | силумин | 8 | 0,052 | 14,5 |
Наименование |
Ном. рабочий ток, напряжение |
Степень защиты |
Материал корпуса защиты |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб. м. |
БРУТТО транспортной упаковки, кг. |
ПВ4-40 М3 исп.1 |
40А ~220В, 25А ~380В |
IP00 |
45 |
0,065 |
24 |
|
ПВ4-40 М3 исп.3 |
IP00 |
45 |
0,065 |
23 |
||
ПВ4-40 М1 пл.56 |
IP56 |
ударопрочный негорючий пластик |
14 |
0,062 |
15 |
|
ПВ2-63 МЗ исп.1 |
63А ~220В, 40А ~380В |
IP00 |
40 |
0,061 |
22 |
|
ПВ2-63 МЗ исп.3 |
IP00 |
40 |
0,061 |
21,3 |
||
ПВ2-63 М1 пл.56 |
IP56 |
ударопрочный негорючий пластик |
10 |
0,052 |
11 |
|
ПВ2-63 М1 сил.56 |
IP56 |
силумин |
8 |
0,052 |
14,5 |
|
ПВ3-63 М3 исп.1 |
IP00 |
35 |
0,061 |
24,5 |
||
ПВ3-63 М3 исп.3 |
IP00 |
35 |
0,061 |
24 |
||
ПВ3-63 М1 сил.56 |
IP56 |
силумин |
8 |
0,052 |
17,2 |
|
ПВ2-100 М3 исп.1 |
100А ~220В, 60А ~380В |
IP00 |
16 |
0,057 |
17,5 |
|
ПВ2-100 М3 исп.3 |
IP00 |
16 |
0,057 |
16,6 |
||
ПВ2-100 М1 пл.56 |
IP56 |
ударопрочный негорючий пластик |
6 |
0,058 |
12,3 |
|
ПВ2-100 М1 сил.56 |
IP56 |
силумин |
||||
ПВ3-100 М3 исп.1 |
IP00 |
16 |
0,057 |
20 |
||
ПВ3-100 М3 исп.3 |
IP00 |
16 |
0,057 |
19,5 |
||
ПВ3-100 М1 пл.56 |
IP56 |
ударопрочный негорючий пластик |
6 |
0,058 |
12,7 |
|
ПВ3-100 М1 сил.56 |
IP56 |
силумин |
||||
ПВ4-100 М3 исп.1 |
IP00 |
16 |
0,052 |
20 |
||
ПВ4-100 М3 исп.3 |
IP00 |
16 |
0,052 |
19,2 |
||
ПВ2-160 М3 исп.1 |
160А ~220В, 100А ~380В |
IP00 |
16 |
0,057 |
19,2 |
|
ПВ2-160 М3 исп.3 |
IP00 |
16 |
0,057 |
18,3 |
||
ПВ2-160 М1 пл.56 |
IP56 |
ударопрочный негорючий пластик |
6 |
0,058 |
13 |
|
ПВ3-160 М3 исп.1 |
IP00 |
16 |
0,057 |
22,7 |
||
ПВ3-160 М3 исп.3 |
IP00 |
16 |
0,057 |
22 |
||
ПВ3-160 М1 пл.56 |
IP56 |
ударопрочный негорючий пластик |
6 |
0,058 |
14,5 |
|
ПВ4-160 М3 исп.1 |
IP00 |
16 |
0,057 |
26 |
||
ПВ4-160 М3 исп.3 |
IP00 |
16 |
0,057 |
25,2 |
||
Пакетные переключатели на 2 направления |
||||||
ПП1-16/Н2 М3 исп.1 |
16А ~220В, 10А ~380В |
IP00 |
120 |
0,048 |
15,2 |
|
ПП1-16/Н2 М3 исп.3 |
IP00 |
120 |
0,048 |
14 |
||
ПП2-16/Н2 М3 исп.1 |
IP00 |
120 |
0,048 |
17,5 |
||
ПП2-16/Н2 М3 исп.3 |
IP00 |
120 |
0,048 |
16,1 |
||
ПП2-16/Н2 М2 пл.56 |
IP56 |
ударопрочный негорючий пластик |
45 |
0,071 |
16 |
|
ПП2-16/Н2 М1 сил.56 |
IP56 |
силумин |
35 |
0,071 |
23,9 |
|
ПП3-16/Н2 М3 исп.1 |
IP00 |
120 |
0,048 |
20 |
||
ПП3-16/Н2 М3 исп.3 |
IP00 |
120 |
0,048 |
18,3 |
||
ПП3-16/Н2 М2 пл.56 |
IP56 |
ударопрочный негорючий пластик |
45 |
0,071 |
18,8 |
|
ПП3-16/Н2 М1 сил.56 |
IP56 |
силумин |
35 |
0,071 |
33 |
|
ПП4-16/Н2 М3 исп.1 |
IP00 |
120 |
0,048 |
22 |
||
ПП4-16/Н2 М3 исп.3 |
IP00 |
120 |
0,048 |
20,8 |
||
ПП4-16/Н2 М2 пл.56 |
IP56 |
ударопрочный негорючий пластик |
40 |
0,071 |
17,7 |
|
ПП2-40/Н2 М3 исп.1 |
40А ~220В, 25А ~380В |
IP00 |
45 |
0,065 |
20,1 |
|
ПП2-40/Н2 М3 исп.3 |
IP00 |
45 |
0,065 |
19,3 |
||
ПП2-40/Н2 М2 пл.56 |
IP56 |
ударопрочный негорючий пластик |
14 |
0,062 |
14 |
|
ПП2-40/Н2 М1 сил.56 |
IP56 |
силумин |
8 |
0,052 |
14,5 |
|
ПП3-40/Н2 М3 исп.1 |
IP00 |
45 |
0,065 |
23,2 |
||
ПП3-40/Н2 М3 исп.3 |
IP00 |
45 |
0,065 |
21,9 |
Наименование | Ном. рабочий ток, напряжение | Степень защиты | Материал корпуса защиты | Кол-во в транспортной упаковке, шт. | Объем транспортной упаковки, куб. м. | БРУТТО транспортной упаковки, кг. |
ПП3-40/Н2 М2 пл.56 |
40А ~220В, 25А ~380В |
IP56 |
ударопрочный негорючий пластик |
14 | 0,062 | 14,7 |
ПП3-40/Н2 М1 сил.56 | IP56 | силумин | 8 | 0,052 | 16,4 | |
ПП4-40/Н2 М3 исп.1 | IP00 |
|
45 | 0,065 | 26,2 | |
ПП4-40/Н2 М3 исп.3 | IP00 | 45 | 0,065 | 25,3 | ||
ПП4-40/Н2 М2 пл.56 | IP56 | ударопрочный негорючий пластик | 14 | 0,062 | 15,6 | |
ПП2-63/Н2 М3 исп.1 |
63А ~220В, 40А ~380В |
IP00 | 40 | 0,065 | 24,4 | |
ПП2-63/Н2 М3 исп.3 | IP00 | 40 | 0,061 | 23,8 | ||
ПП2-63/Н2 М2 пл.56 | IP56 | ударопрочный негорючий пластик | 10 | 0,052 | 11,7 | |
ПП2-63/Н2 М1 сил.56 | IP56 | силумин | 8 | 0,052 | 16,6 | |
ПП3-63/Н2 М3 исп.1 | IP00 | 35 | 0,061 | 25,8 | ||
ПП3-63/Н2 М3 исп.3 | IP00 | 35 | 0,061 | 27,3 | ||
ПП3-63/Н2 М1 сил.56 | IP56 | силумин | 8 | 0,053 | 18 | |
ПП2-100/Н2 М3 исп.1 |
100А ~220В, 60А ~380В |
IP00 | 8 | 0,035 | 12,5 | |
ПП2-100/Н2 М3 исп.3 | IP00 | 8 | 0,035 | 12,2 | ||
ПП2-100/Н2 М2 пл.56 | IP56 | ударопрочный негорючий пластик | 6 | 0,058 | 13,2 | |
ПП2-100/Н2 М1 сил.56 | IP56 | силумин | ||||
ПП3-100/Н2 М3 исп.1 | IP00 | 16 | 0,064 | 22,2 | ||
ПП3-100/Н2 М3 исп.3 | IP00 | 16 | 0,057 | 21,5 | ||
ПП3-100/Н2 М2 пл.56 | IP56 | ударопрочный негорючий пластик | 6 | 0,058 | 14,6 | |
ПП3-100/Н2 М1 сил.56 | IP56 | силумин | ||||
ПП4-100/Н2 М3 исп.1 | IP00 | 16 | 0,057 | 25,4 | ||
ПП4-100/Н2 М3 исп.3 | IP00 | 16 | 0,057 | 24,8 | ||
ПП2-160/Н2 М3 исп.1 |
160А ~220В, 100А ~380В |
IP00 | 16 | 0,064 | 21,4 | |
ПП2-160/Н2 М3 исп.3 | IP00 | 16 | 0,064 | 20,5 | ||
ПП2-160/Н2 М2 пл.56 | IP56 | ударопрочный негорючий пластик | 6 | 0,058 | 14,8 | |
ПП3-160/Н2 М3 исп.1 | IP00 | 16 | 0,064 | 25,8 | ||
ПП3-160/Н2 М3 исп.3 | IP00 | 16 | 0,063 | 25 | ||
ПП3-160/Н2 М2 пл.56 | IP56 | ударопрочный негорючий пластик | 6 | 0,058 | 15,3 | |
ПП4-160/Н2 М3 исп.1 | IP00 | 16 | 0,063 | 30 | ||
ПП4-160/Н2 М3 исп.3 | IP00 | 16 | 0,063 | 29,4 | ||
Пакетные переключатели на 3 направления | ||||||
ПП1-16/Н3 М3 исп.1 |
16А ~220В, 10А ~380В |
IP00 | 120 | 0,048 | 17,1 | |
ПП1-16/Н3 М3 исп.3 | IP00 | 120 | 0,048 | 15 | ||
ПП2-16/Н3 М3 исп.1 | IP00 | 120 | 0,048 | 21,4 | ||
ПП2-16/Н3 М3 исп.3 | IP00 | 120 | 0,048 | 20,2 | ||
ПП2-16/Н3 М2 пл.56 | IP56 | ударопрочный негорючий пластик | 40 | 0,054 | 17,3 | |
ПП2-16/Н3 М1 сил.56 | IP56 | силумин | 45 | 0,071 | 33,4 | |
ПП3-16/Н3 М3 исп.1 | IP00 | 60 | 0,048 | 14,1 | ||
ПП3-16/Н3 М3 исп.3 | IP00 | 80 | 0,052 | 17,4 | ||
ПП4-16/Н3 М3 исп.1 | IP00 | 80 | 0,052 | 21 | ||
ПП4-16/Н3 М3 исп.3 | IP00 | 80 | 0,052 | 20,4 | ||
ПП2-40/Н3 М3 исп.1 |
40А ~220В, 25А ~380В |
IP00 | 40 | 0,065 | 23,5 | |
ПП2-40/Н3 М3 исп.3 | IP00 | 40 | 0,065 | 23 | ||
ПП2-40/Н3 М2 пл.56 | IP56 | ударопрочный негорючий пластик | 14 | 0,062 | 15,4 | |
ПП2-40/Н3 М1 сил.56 | IP56 | силумин | 8 | 0,052 | 16,6 | |
ПП3-40/Н3 М3 исп.1 | IP00 | 35 | 0,065 | 25,6 | ||
ПП3-40/Н3 М3 исп.3 | IP00 | 35 | 0,065 | 25 | ||
ПП2-63/Н3 М3 исп.1 | IP00 |
Наименование | Ном. рабочий ток, напряжение | Степень защиты | Материал корпуса защиты | Кол-во в транспортной упаковке, шт. | Объем транспортной упаковки, куб. м. | БРУТТО транспортной упаковки, кг. |
ПП2-63/Н3 М3 исп.3 |
63А ~220В, 40А ~380В |
IP00 | ||||
ПП2-63/Н3 М1 сил.56 | IP56 | силумин | ||||
ПП3-63/Н3 М3 исп.1 | IP00 |
|
||||
ПП3-63/Н3 М3 исп.3 | IP00 | |||||
ПП3-63/Н3 М1 сил.56 | IP00 | силумин | ||||
ПП2-100/Н3 М3 исп.1 |
100А ~220В, 60А ~380В |
IP00 | 8 | 0,035 | 12,7 | |
ПП2-100/Н3 М3 исп.3 | IP00 | 8 | 0,035 | 12,5 | ||
ПП2-100/Н3 М2 пл.56 |
100А ~220В, 60А ~380В |
IP56 | ударопрочный негорючий пластик | 5 | 0,058 | 12,3 |
ПП3-100/Н3 М3 исп.1 | IP00 | 8 | 0,035 | 16 | ||
ПП3-100/Н3 М3 исп.3 | IP00 | 8 | 0,035 | 15,5 | ||
ПП2-160/Н3 М3 исп.1 |
160А ~220В, 100А ~380В |
IP00 | 8 | 0,035 | 17,3 | |
ПП2-160/Н3 М3 исп.3 | IP00 | 8 | 0,035 | 16,8 | ||
ПП3-100/Н3 М3 исп.1 | IP00 | 8 | 0,035 | 18,4 | ||
ПП3-100/Н3 М3 исп.3 | IP00 | 8 | 0,035 | 17,9 |
Выключатели (переключатели) обеспечивают работу в следующих режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Частота переключений не более 120 раз в час.
Механическая износоустойчивость пакетных выключателей (переключателей) определяется числом переключений.
Пакетные выключатели (переключатели) должны выдерживать при номинальном токе и номинальном напряжении количество переключений, приведенное в таблице:
Номинальный ток, А | Количество переключений | |||
В цепях тока при коэффициенте мощности |
В цепях постоянного тока с отношением L/r |
|||
0,8 | 0,3 | 0,0025 | 0,1 | |
16 - 160 | 20000 | 10000 | 20000 | 10000 |
Где: L – индуктивность цепи, Гн. r – омическое сопротивление, Ом.
Выключатели рассчитаны для работы при температуре окружающей среды от –40°С до + 45°С и относительной влажности воздуха не более 95+3% при температуре +25+3°С и не более 80+3% при температуре +40+3°С.
Выпускаются в климатическом исполнении – М.
Электрические схемы и положения рукоятки пакетных переключателей и выключателей
Структура условного обозначения

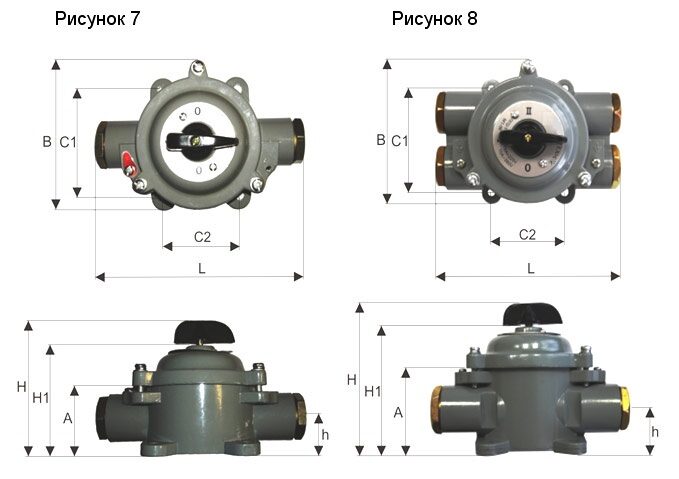

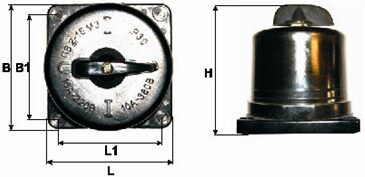

Габаритные размеры

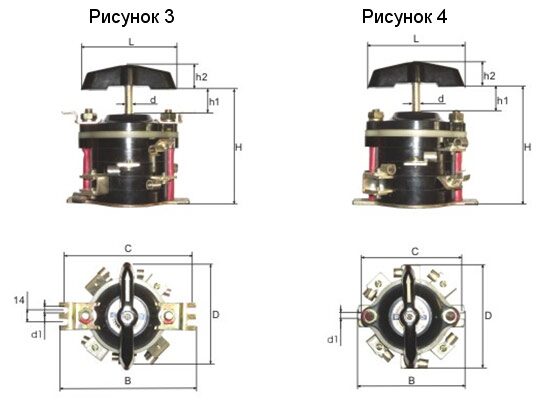

Габаритные и установочные размеры и масса
пакетных выключателей и переключателей со степенью защиты IP00
Номинальные токи 16А, 40А, 63А.
Номинальные токи, 100А, 160А.
Модель |
Исполнение по способу присоедине-ния |
Номер рисунка |
Размеры, мм |
Масса, не более |
||||||||
Н ±2 |
L |
h1, не менее |
h2, не более |
D |
d |
d1 |
C ±0,5 |
B |
||||
Пакетные выключатели |
||||||||||||
ПВ 1-16 |
1 |
1 |
49 |
45 |
16 |
15 |
60 |
6 |
5 |
71 |
87 |
0,10 |
3 |
2 |
49 |
16 |
55 |
65 |
0,09 |
||||||
ПВ 2-16 |
1 |
1 |
55 |
17 |
71 |
87 |
0,11 |
|||||
3 |
2 |
55 |
16 |
55 |
65 |
0,10 |
||||||
ПВ 3-16 |
1 |
1 |
60 |
17 |
71 |
87 |
0,13 |
|||||
3 |
2 |
60 |
16 |
55 |
65 |
0,12 |
||||||
ПВ 4-16 |
1 |
1 |
65 |
17 |
71 |
87 |
0,14 |
|||||
3 |
2 |
65 |
16 |
55 |
65 |
0,13 |
||||||
ПВ 2-40 |
1 |
1 |
78 |
78 |
22 |
22 |
92
|
8
|
6 |
103 |
117 |
0,35 |
3 |
2 |
78 |
22 |
90 |
100 |
0,33 |
||||||
ПВ 3-40 |
1 |
1 |
88 |
22 |
103 |
117 |
0,4 |
|||||
3 |
2 |
88 |
22 |
90 |
100 |
0,38 |
||||||
ПВ 4-40 |
1 |
1 |
98 |
22 |
103 |
117 |
0,47 |
|||||
3 |
2 |
98 |
22 |
90 |
100 |
0,45 |
||||||
ПВ 2-63 |
1 |
1 |
128 |
22 |
103 |
117 |
0,47 |
|||||
3 |
2 |
128 |
22 |
90 |
100 |
0,45 |
||||||
ПВ 3-63 |
1 |
1 |
140 |
22 |
103 |
117 |
0,57 |
|||||
3 |
2 |
140 |
22 |
90 |
90 |
0,55 |
||||||
ПВ 2-100 |
1 |
1 |
103 |
113 |
17 |
30 |
130 |
9 |
7 |
137 |
153 |
0,93 |
3 |
2 |
103 |
16 |
125 |
140 |
1,9 |
||||||
ПВ 3-100 |
1 |
1 |
118 |
20 |
137 |
153 |
1,09 |
|||||
3 |
2 |
118 |
20 |
125 |
140 |
1,06 |
||||||
ПВ 4-100 |
1 |
1 |
133 |
20 |
137 |
152 |
1,26 |
|||||
3 |
2 |
133 |
20 |
125 |
140 |
1,22 |
||||||
ПВ 2-160 |
1 |
1 |
109 |
30 |
137 |
153 |
1,03 |
|||||
3 |
2 |
109 |
30 |
127 |
143 |
1,00 |
Модель |
Исполнение по способу присоедине-ния |
Номер рисунка |
Размеры, мм |
Масса, не более |
||||||||
Н ±2 |
L |
h1, не менее |
h2, не более |
D |
d |
d1 |
C ±0,5 |
B |
||||
ПВ 3-160 |
1 |
3 |
127 |
|
30 |
|
|
|
|
127 |
153 |
1,25 |
3 |
4 |
127 |
30 |
137 |
143 |
1,22 |
||||||
ПВ 4-160 |
1 |
3 |
145 |
30 |
127 |
153 |
1,46 |
|||||
3 |
4 |
145 |
30 |
137 |
143 |
1,43 |
||||||
Пакетные переключатели на 2 направления |
||||||||||||
ПП 1-16/Н2 |
1 |
1 |
48 |
45 |
17 |
15 |
60 |
6 |
5 |
55 |
65 |
0,13 |
3 |
2 |
48 |
16 |
71 |
87 |
0,11 |
||||||
ПП 2-16/Н2 |
1 |
1 |
55 |
17 |
55 |
65 |
0,09 |
|||||
3 |
2 |
55 |
16 |
71 |
87 |
0,12 |
||||||
ПП 3-16/Н2 |
1 |
1 |
60 |
17 |
55 |
65 |
0,11 |
|||||
3 |
2 |
60 |
16 |
71 |
87 |
0,14 |
||||||
ПП 4-16/Н2 |
1 |
1 |
65 |
17 |
55 |
65 |
0,13 |
|||||
3 |
2 |
65 |
16 |
71 |
87 |
0,16 |
||||||
ПП 2-40/Н2 |
1 |
1 |
78 |
22 |
22 |
92 |
8 |
6 |
103 |
117 |
0,37 |
|
3 |
2 |
78 |
22 |
90 |
100 |
0,35 |
||||||
ПП 3-40/Н2 |
1 |
1 |
89 |
22 |
103 |
117 |
0,44 |
|||||
3 |
2 |
89 |
22 |
90 |
100 |
0,42 |
||||||
ПП 4-40/Н2 |
1 |
1 |
97 |
22 |
103 |
117 |
0,51 |
|||||
3 |
2 |
97 |
22 |
90 |
100 |
0,49 |
||||||
ПП 2-63/Н2 |
1 |
1 |
128 |
22 |
103 |
117 |
0,52 |
|||||
3 |
2 |
128 |
22 |
90 |
100 |
0,5 |
||||||
ПП 3-63/Н2 |
1 |
1 |
140 |
22 |
103 |
117 |
0,62 |
|||||
3 |
2 |
140 |
22 |
90 |
100 |
0,60 |
||||||
ПП 2-100/Н2 |
1 |
3 |
102 |
113 |
29 |
30 |
130 |
9 |
7 |
137 |
153 |
1,02 |
3 |
4 |
102 |
29 |
127 |
143 |
0,99 |
||||||
ПП 3-100/Н2 |
1 |
3 |
117 |
30 |
137 |
153 |
1,23 |
|||||
3 |
4 |
117 |
30 |
127 |
143 |
1,18 |
||||||
ПП 4-100/Н2 |
1 |
3 |
133 |
30 |
137 |
153 |
1,43 |
|||||
3 |
4 |
133 |
30 |
127 |
143 |
1,4 |
||||||
ПП 2-160/Н2 |
1 |
3 |
145 |
30 |
137 |
153 |
1,08 |
|||||
3 |
4 |
145 |
30 |
127 |
143 |
1,05 |
||||||
ПП 3-160/Н2 |
1 |
3 |
145 |
30 |
137 |
153 |
1,28 |
|||||
3 |
4 |
145 |
30 |
127 |
143 |
1,25 |
||||||
Пакетные переключатели на 3 направления |
||||||||||||
ПП 1-16/Н3 |
1 |
1 |
50 |
45 |
17 |
15 |
60 |
6 |
5 |
71 |
87 |
0,11 |
3 |
2 |
50 |
16 |
55 |
65 |
0,10 |
||||||
ПП 2-16/Н3 |
1 |
1 |
57 |
17 |
71 |
87 |
0,12 |
|||||
3 |
2 |
57 |
16 |
55 |
65 |
0,11 |
||||||
ПП 3-16/Н3 |
1 |
1 |
62 |
17 |
71 |
87 |
0,14 |
|||||
3 |
2 |
62 |
16 |
55 |
65 |
0,13 |
||||||
ПП 4-16/Н3 |
1 |
1 |
67 |
17 |
71 |
87 |
0,16 |
|||||
3 |
2 |
67 |
16 |
55 |
65 |
0,15 |
||||||
ПП 2-40/Н3 |
1 |
1 |
81 |
78 |
22 |
22 |
92 |
8 |
6 |
103 |
117 |
0,43 |
3 |
2 |
81 |
22 |
90 |
100 |
0,41 |
||||||
ПП 3-40/Н3 |
1 |
1 |
92 |
22 |
103 |
117 |
0,48 |
|||||
3 |
2 |
92 |
22 |
90 |
100 |
0,45 |
||||||
ПП 2-100/Н3 |
1 |
1 |
106 |
113 |
29 |
30 |
130 |
9 |
7 |
137 |
153 |
1,02 |
3 |
2 |
106 |
29 |
125 |
143 |
0,99 |
||||||
ПП 3-100/Н3 |
1 |
1 |
121 |
29 |
137 |
153 |
1,23 |
|||||
3 |
2 |
121 |
29 |
125 |
143 |
1,18 |
||||||
ПП 2-160/Н3 |
1 |
1 |
114 |
29 |
137 |
153 |
1,13 |
|||||
3 |
2 |
114 |
29 |
125 |
143 |
1,10 |
||||||
ПП 3-160/Н3 |
1 |
1 |
129 |
29 |
137 |
153 |
1,35 |
|||||
3 |
2 |
129 |
29 |
125 |
143 |
1,32 |
Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в корпусе из ударопрочного негорючего пластика
Модель | Номер рисунка | Размеры, мм | Масса, не более, кг |
Схема расположения сальников |
||||||||||
L | L1 | L2 | H | H1 | h | А | C1 | C2 | C3 | Dc | ||||
Пакетные выключатели | ||||||||||||||
ПВ 1-16 М1 пл. 56 | 5 | 120 | 120 | 70 | 81 | 65 | 20 | 46 | 80 | 60 | 36 | 15 | 0,27 | 1 |
ПВ 2-16 М1 пл. 56 | 0,28 | |||||||||||||
ПВ 3-16 М1 пл. 56 | 0,29 | |||||||||||||
ПВ 4-16 М1 пл. 56 | 6 | 140 | 90 | 73 | 0,35 | 2 | ||||||||
ПВ 2-40 М1 пл. 56 | 5 | 160 | 140 | 92 | 120 | 97 | 20 | 75 | 100 | 100 | 40 | 20 | 0,71 | 1 |
ПВ 3-40 М1 пл. 56 | 0,74 | |||||||||||||
ПВ 4-40 М1 пл. 56 | 6 | 185 | 128 | 103 | 0,87 | 2 | ||||||||
ПВ 2-63 М1 пл. 56 | 1,05 | |||||||||||||
ПВ 2-100 М1 пл. 56 | 5 | 190 | 120 | 160 | 130 | 34 | 82 | 130 | 130 | 57 | 32 | 190 | 1,73 | 1 |
ПВ 3-100 М1 пл. 56 | 1,84 | |||||||||||||
ПВ 2-160 М1 пл. 56 | 1,78 | |||||||||||||
ПВ 3-160 М1 пл. 56 | 1,75 | |||||||||||||
Пакетные переключатели на 2 направления | ||||||||||||||
ПП 2-16/Н2 М2 пл. 56 | 5 | 120 | 102 | 70 | 85 | 65 | 20 | 46 | 80 | 60 | 36 | 15 | 0,28 | 1 |
ПП 3-16/Н2 М2 пл. 56 | 0,35 | |||||||||||||
ПП 4-16/Н2 М2 пл. 56 | 6 | 140 | 90 | 73 | 0,36 | 2 | ||||||||
ПП 2-40/Н2 М2 пл. 56 | 5 | 160 | 140 | 92 | 120 | 97 | 20 | 75 | 100 | 100 | 40 | 20 | 0,83 | 1 |
ПП 3-40/Н2 М2 пл. 56 | 0,89 | |||||||||||||
ПП 4-40/Н2 М2 пл. 56 | 6 | 185 | 128 | 103 | 0,95 | 2 | ||||||||
ПП 2-63/Н2 М2 пл. 56 | 1,15 | |||||||||||||
ПП 2-100/Н2 М2 пл. 56 | 6 | 190 | 120 | 160 | 130 | 34 | 82 | 130 | 130 | 57 | 32 | 190 | 1,86 | 2 |
ПП 3-100/Н2 М2 пл. 56 | 1,83 | |||||||||||||
ПП 2-160/Н2 М2 пл. 56 | 1,95 | |||||||||||||
ПП 3-160/Н2 М2 пл. 56 | 1,92 | |||||||||||||
Пакетные переключатели на 3 направления | ||||||||||||||
ПП 2-16/Н3 М2 пл. 56 | 5 | 120 | 102 | 70 | 85 | 65 | 20 | 46 | 80 | 60 | 36 | 15 | 0,29 | 2 |
ПП 2-40/Н3 М2 пл. 56 | 160 | 140 | 92 | 120 | 97 | 20 | 75 | 100 | 100 | 40 | 20 | 0,85 | ||
ПП 2-100/Н3 М2 пл. 56 | 6 | 240 | 190 | 120 | 160 | 130 | 34 | 82 | 130 | 130 | 57 | 32 | 1,87 | |
Схемы расположения сальников: |
Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в силуминовом корпусе
Модель | Номер рисунка | Размеры, мм | Масса, не более, кг |
Схема расположения сальников |
|||||||
L | L1 | H | H1 | А | h | C1 | C2 | ||||
ПВ 2-16 М1 сил. 56 | 7 | 150 | 105 | 90 | 70 | 40 | 22 | 80 | 60 | 0,59 | 1 |
ПВ 3-16 М1 сил. 56 | |||||||||||
ПП 2-16/Н2 М1 сил. 56 | |||||||||||
ПП 3-16/Н2 М1 сил. 56 | 8 | 140 | 105 | 108 | 88 | 57 | 28 | 80 | 60 | 0,85 | 2 |
ПП 2-16/Н3 М1 сил. 56 | 105 | 0,86 | |||||||||
ПВ 2-40 М1 сил. 56 | 7 | 200 | 130 | 150 | 120 | 60 | 35 | 100 | 100 | 1,54 | 1 |
ПВ 3-40 М1 сил. 56 | |||||||||||
ПП 2-40/Н2 М1 сил. 56 | |||||||||||
ПП 3-40/Н2 М1 сил. 56 | 8 | 180 | 140 | 150 | 120 | 67 | 35 | 100 | 100 | 1,78 | 2 |
ПП 2-40/Н3 М1 сил. 56 | 1,83 |
Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP30 в карболитовом корпусе
Модель | Номер рисунка | Размеры, мм | Масса, не более, кг | ||||
H | L | L1 | В | В1 | |||
ПВ 2-16 М3 кар. 30 | 9 | 89 | 65 | 78 | 78 | 65 | 0,23 |
ПВ 3-16 М3 кар. 30 |
Схема расположения выводов:
