Посты управления кнопочные серии ПКУ предназначены для дистанционного управления электромагнитными аппаратами в электрических цепях управления переменного тока до 500 В частотой 50 и 60 Гц и постоянного тока напряжением до 220 В стационарных установок.
Посты квалифицируются по типоисполнениям в зависимости от количества встраиваемых аппаратов ПКУ1, ПКУ2, ПКУ3, ПКУ4, ПКУ5, ПКУ6, ПКУ7, ПКУ8, ПКУ 1 (Пуск - Стоп) с двумя элементами, ПКУ33 с девятью элементами.
Посты имеют защищенное исполнение в корпусе, который предохраняет от случайного прикосновения к частям, находящимся под напряжением и защищает выключатель от механических повреждений и от попадания внутрь посторонних предметов (степень защиты IР40), также имеет уплотнение, защищающее от попадания внутрь корпуса воды, эмульсии, масла, пыли, брызг (степень защиты IР54).
В посты встраиваются выключатели кнопочные серии КУ с количеством контактов до двух и светосигнальная арматура типа АС. Арматура светосигнальная не должна превышать 60% от количества встраиваемых элементов.
Основные параметры постов соответствуют техническим параметрам встраиваемых выключателей серии КУ.
Номинальный ток контактов, А - 10.
Номинальное напряжение коммутируемой цепи - 500 переменного тока частоты 50 и 60 Гц, 220 постоянного тока.
Количество замыкающих и размыкающих контактов - от 1 до 2.
Максимальная частота включений в час - до 1200 циклов.
Относительная продолжительность включения ПВ, % - 40-60.
Категория применения - АС-11 и ДС-11 по ГОСТ12434.
Крепление поста к любой ровной поверхности производится двумя винтами через отверстие в дне корпуса.
Коммутационная износостойкость, млн. циклов, не менее - 1,0 (для выключателей с замком - 0,1).
Механическая износостойкость выключателей, млн. циклов, не менее:
Посты изготавливаются без надписей или с надписями: "Пуск", "Стоп", "Вперед", "Назад", и др.
Подводящие провода присоединяются через отверстие в основании корпуса диаметром 20 мм (исполнение со степенью защиты IP40) или через сальниковый ввод с трубной резьбой размера ½ (исполнение со степенью защиты IP54).
Климатическое исполнение и категория размещения - У2, У3, УХЛ2, УХЛ3, Т2, Т3.
НТД - ТУ16-93 БКЖИ.642245.001ТУ.
Типоисполения постов ПКУ указаны в таблице 1.
Таблица 1
Количество элементов |
Категория размещения |
Условное обозначение поста |
Степень защиты со стороны управляющего элемента |
||
ЧЭАЗ |
Аналоги |
||||
один |
3 |
ПКУ 1 |
ПКЕ212-1 |
ПКУ15-21 |
IР40 Ввод проводов Æ 20 мм |
два |
ПКУ2 |
ПКЕ212-2 |
|||
два |
ПКУ1 (Пуск - Стоп ) |
- |
|||
три |
ПКУЗ |
ПКЕ212-3 |
|||
четыре |
ПКУ4 |
- |
|||
один |
2 |
ПКУ1 |
ПКЕ222-1 |
IР54 Ввод проводов - резьба трубная 1/2 |
|
два |
ПКУ2 |
ПКЕ222-2 |
|||
три |
ПКУЗ |
ПКЕ222-3 |
|||
четыре |
ПКУ4 |
- |
|||
девять |
ПКУ33 |
- |
Посты предназначены для пристройки к ровной поверхности. В пост встраиваются выключатели серии КУ контактов до 2-х.
При заказе необходимо указать:
Таблица типоисполнений ПКУ
ПКУ-1
Типоисполнение поста | Количество контактов | Размеры, мм | Масса, г, не более | |
L | Диаметр отверстия для ввода провода, D | |||
с цилиндрическим толкателем | 1 | 68 | 20 или трубная G-½-А | 180 |
2 | 200 | |||
с грибовидным толкателем | 1 | 84 | 200 | |
2 | 215 | |||
с ручкой | 2 | 80 | 200 | |
с замком | 2 | 95 | 220 |
ПКУ-2
Типоисполнение поста | Количество контактов | Размеры, мм | Масса, г, не более | |
L | Диаметр отверстия для ввода провода, D | |||
с цилиндрическим толкателем | 2 | 68 | 20 или трубная G-½-А | 330 |
3 | 350 | |||
4 | 370 | |||
с грибовидным толкателем | 2 | 85 | 370 | |
3 | 355 | |||
4 | 420 | |||
с ручкой | 4 | 80 | 360 | |
с замком | 4 | 100 | 380 | |
различные толкатели | 4 | 100 | 400 |
ПКУ-3
Типоисполнение поста | Количество контактов | Размеры, мм | Масса, г, не более | |
L | Диаметр отверстия для ввода провода, D | |||
с цилиндрическим толкателем | 3 | 68 | 20 или трубная G-½-А | 465 |
4 | 480 | |||
5 | 495 | |||
6 | 510 | |||
с грибовидным толкателем | 3 | 85 | 540 | |
4 | 565 | |||
5 | 590 | |||
6 | 615 | |||
с ручкой | 6 | 80 | 525 | |
с замком | 6 | 100 | 555 | |
различные толкатели | 6 | 100 | 600 |
ПКУ-4
Типоисполнение поста | Количество контактов | Размеры, мм | Масса, г, не более | |
L | Диаметр отверстия для ввода провода, D | |||
с цилиндрическим толкателем | 4 | 68 | 20 или трубная G-½-А | 610 |
5 | 625 | |||
6 | 640 | |||
7 | 655 | |||
8 | 677 | |||
с грибовидным толкателем | 4 | 85 | 710 | |
5 | 735 | |||
6 | 760 | |||
7 | 785 | |||
8 | 810 | |||
с ручкой | 8 | 80 | 690 | |
с замком | 8 | 100 | 730 | |
различные толкатели | 8 | 100 | 790 |
Габаритные размеры ПКУ
ПКУ-1

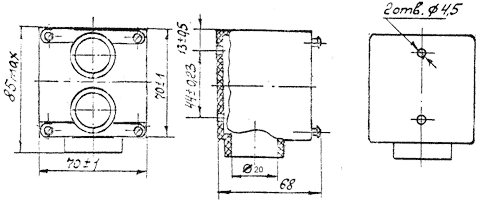

ПКУ-1 (Пуск-стоп)
ПКУ-2

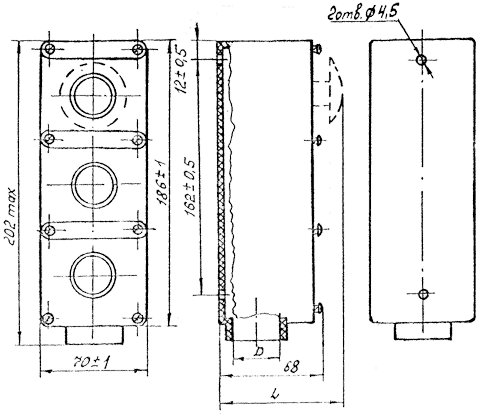

ПКУ-3

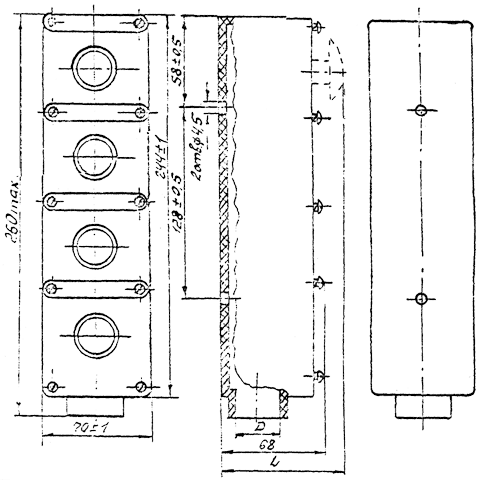

ПКУ-4

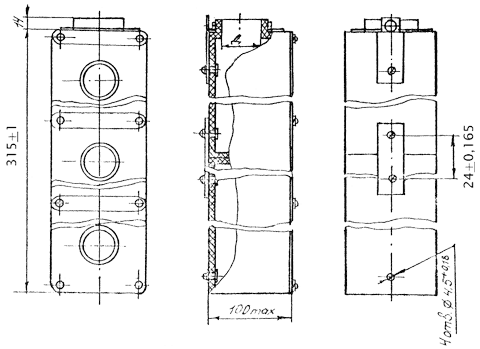

ПКУ-5
ПКУ-6

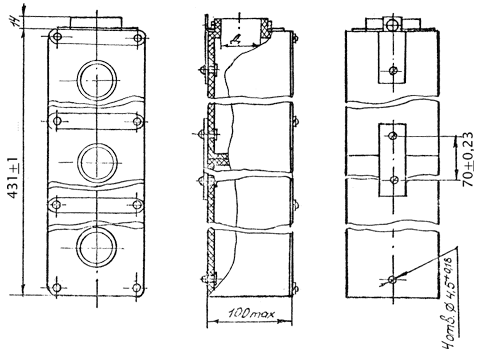

ПКУ-7
ПКУ-8
ПКУ-33
Примечание: значения L и D указаны в таблицах типоисполнений
