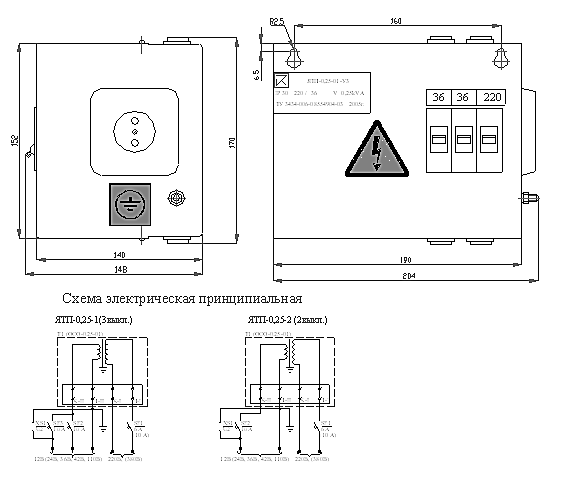

Ящики ЯТП-0,25 У3, однофазные, с естественным воздушным охлаждением, включаемые в сеть переменного тока частоты 50-60 Гц, представляют собой металлический корпус, закрытый крышкой. В корпусе устанавливается трансформатор ОСО-0,25-01, три или два автоматических выключателя, розетка штепсельная на ток не менее 6 А.
Ящики с понижающим трансформатором предназначены для питания сетей местного и ремонтного освещения и устанавливаются на стенах или колоннах в закрытых помещениях, не подверженных резкому изменению температуры, воздействию солнечной радиации и атмосферных осадков. Температура окружающей среды от минус 60°С до плюс 40°С для умеренного климата, относительная влажность не более 80 %. Высота установки над уровнем моря не более 2000 м. Окружающая среда невзрывоопасная. Режим работы под нагрузкой- продолжительный.
ЯТП - 0,25 - 1
ЯТП - 0,25 - 2
ЯТП - 0,4 - 1
ЯТП - 0,4 - 2
Номинальное напряжение трансформатора, В
220(380)/12, 220(380)/24, 220(380)/36, 220(380)/42, 220(380)/110
Количество автоматических выключателей
2
3
2
3
Номинальная мощность вторичной обмотки, ВА
250
400
КПД, % не менее
85
85
Масса, кг не более
5
6
Степень защиты ящиков по ГОСТ 14254
IP54
IP54
Класс защиты по ГОСТ 12.2.007.0.
1
1
ЯТП - 0,25 - 1
ЯТП - 0,25 - 2
ЯТП - 0,4 - 1
ЯТП - 0,4 - 2
Номинальное напряжение трансформатора, В
220(380)/12, 220(380)/24, 220(380)/36, 220(380)/42, 220(380)/110
Количество автоматических выключателей
2
3
2
3
Номинальная мощность вторичной обмотки, ВА
250
400
КПД, % не менее
85
85
Масса, кг не более
5
6
Степень защиты ящиков по ГОСТ 14254
IP30
IP30
Класс защиты по ГОСТ 12.2.007.0.
1
1
