| В-45М, В-45М-К, ВН-45М, ВН45М-К, ПП-45М, ПП-45М-К, ПН-45М-2, ППН-45, ППН-45-К |
2В-45, 2В-45-К, 2ВН-45, 2ПП45, 2ПП-45-К, 2ППН-45, 2ППН-45-К, 2ПН-20, 2ПНП-47 |
2ПП-250, 2ПП-250-К | 3ППН-45, 3ППН-45П, 3ППН45-К |
Выключатели и переключатели предназначены для работы в стационарных и передвижных установках и служат для коммутации электрических цепей постоянного тока при напряжении до 30 В, переключатель 2ПП-250 - для коммутации цепей переменного тока в закрытых электрических установках.
Могут использоваться в качестве выключателей и переключателей в различных видах техники, в том числе в автомобилях, тракторах, железнодорожном и речном транспорте.
Номинальное напряжение - 27 В, для 2ПП-250 - до 120 В и до 250 В переменного тока
Типы, величина номинальных токов, количество циклов включений и отключений, масса выключателей и переключателей приведены в таблице 1.
Таблица 1.
| Тип | Номинальный ток, А | Наименование | Количество циклов включений и отключений | Масса, г |
| В-45М |
35 |
Выключатель однополюсный |
12500 |
32 |
| В-45М-К | 20 | 20000 | 40 | |
| ВН-45М |
35 |
Выключатель нажимной однополюсный |
10000 |
35 |
| ВН-45М-К | 20 | 20000 | 40 | |
| 2В-45 |
20 |
Выключатель двухполюсный |
12500 |
80 |
| 2В-45-К | 20000 | 82 | ||
| 2ВН-45 |
20 |
Выключатель нажимной двухполюсный |
12500 |
80 |
| ПП-45М |
35 |
Переключатель перекидной однополюсный |
12500 |
38 |
| ПП-45М-К | 20 | 20000 | 40 | |
| ПН-45М-2 |
35 |
Переключатель нажимной с нейтральным положением однополюсный |
20000 |
38 |
| ППН-45 |
35 |
Переключатель перекидной с нейтральным положением однополюсный |
12500 |
38 |
| ППН-45-К | 20 | 20000 | 40 | |
| 2ПП-45 |
20 |
Переключатель перекидной двухполюсный |
12500 |
85 |
| 2ПП-45-К | 20000 | 90 | ||
| 2ППН-45 |
20 |
Переключатель перекидной с нейтральным положением двухполюсный |
12500 |
85 |
| 2ППН-45-К | 20 | 20000 | 90 | |
| 2ПН-20 |
20 |
Переключатель нажимной с нейтральным положением двухполюсный |
12500 |
85 |
| 2ПНП-47 |
20 |
Переключатель нажимной с нормально замкнутыми контактами двухполюсный |
12500 |
85 |
| 3ППН-45 |
20 |
Переключатель перекидной трехполюсный |
10000 |
90 |
| 3ППН-45П | 98 | |||
| 3ППН-45-К | 20000 | 100 | ||
|
2ПП-250 |
5 (до 250В) 2 (до 120В) |
Переключатель перекидной двухполюсный | 10000 | 75 |
| 2ПП-250-К | 20000 | 92 |
Виды климатического исполнения - УХЛ3, Т3.
Степень защиты - IP30 по ГОСТ 14254, выводов IP00.
Способ крепления - при помощи винтов.
НТД - ТУ16-526.016-73.
Схемы электрические.
| В45М, В45М-К, ВН45М, ВН45М-К | ПП45М, ПП45М-К | ППН45, ППН45-К, ПН45М-2 | 2В45, 2В45-К, 2ВН45М, 2ВН45М-К |
 |
 |
 |
 |
| 2ПНП47 | 2ПН20, 2ППН45, 2ППН45-К | 2ПП45, 2ПП45-К, 2ПП250, 2ПП250-К | 3ППН45, 3ППН45-К, 3ППН45П |
 |
 |
 |
 |

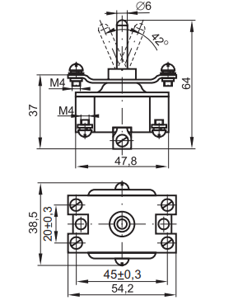

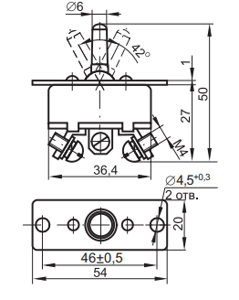

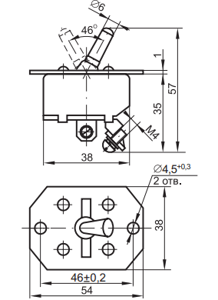

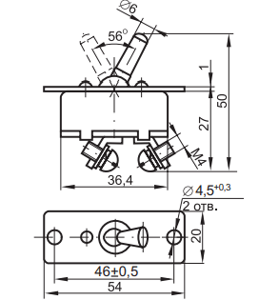

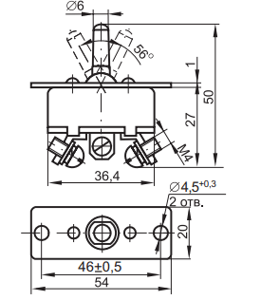

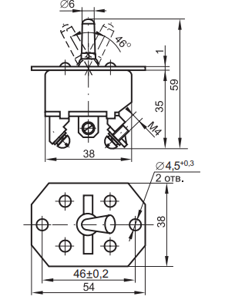

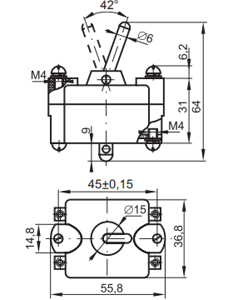

Габаритные и установочные размеры.
| В-45-М, В-45МК, ВН-45-М, ВН45МК | ПП-45-М, ПП45МК | ППН-45, ППН45К |
 |
 |
 |
| 2-В-45, 2В45К, 2ВН45 | 2-ПП-45, 2-ПП-45-К, 2-ПНП-47 | 2-ПН-20, 2-ППН-45, 2-ППН-45-К |
 |
 |
 |
| ПН-45-М-2 | 2-ПП-250, 2-ПП-250-К | 3ППН-45, 3ППН45К, 3ППН-45-П |
 |
 |
 |
При заказе необходимо указать:
- наименование и тип;
- климатическое исполнение (только для Т);
- вид приемки (с приемкой ОТК);
- номер технических условий.
