ПСО-З, ПСО-К, ПСО-С пост сигнализации общепромышленного исполнения

 Пост сигнализации ПСО (С, Г, К, З)



Пост сигнализации ПСО (С, Г, К, З) предназначен для звуковой аварийной и предупреждающей сигнализации при размещении в стационарных установках и на подвижных транспортных средствах.

Пост ПСО (С, Г, К, З) изготавливается в общепромышленном исполнении. Пост ПСО (С, Г, К, З) предназначен для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.







Условия эксплуатации ПСО-З, ПСО-К, ПСО-С

Характеристики

Значения

Климатическое исполнение постов

У1, ОМ1

Высота над уровнем моря не более

4300 м

Температура окружающего воздуха

от -60 °С до +45 °С

Относительная влажность окружающей среды при температуре (35 ± 2) °С с конденсацией влаги

до (98 ± 2) %

Степень защиты

IР54

Положение поста в пространстве

без ограничений

Средняя наработка на отказ То, при режиме работы: сигнал-секунда, пауза-секунда

3000 ч

Время работы постов типа ПСО (С, Г, К, З)1- ПСО (С, Г, К, З)5 в повторно кратковременном режиме: сигнал-секунда, пауза-секунда

не более 6 часов

Время работы постов типа ПСО (С, Г, К, З)7- ПСО (С, Г, К, З)9 в повторно кратковременном режиме: сигнал-секунда, пауза-секунда

не более 2 часов

Время восстановления

не более 40 мин.

Время работы постов ПСО (С, Г, К, З) всех исполнений в непрерывном режиме

не более 1 часа



Конструкция:

- посты состоят из корпуса и крышки;

- на крышке установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на мембрану;

- посты имеют ввод для проведения гибкого или бронированного кабели диаметром до12 мм;

- контактные зажимы и зажимы заземления допускают присоединение двух проводов сечением до 2,5мм2 каждый и рассчитаны на ток до 6 А;

- уровень звукового давления для ПСО-С - 102 ± 2 дБ, для ПСО-Г - 106 ± 2 дБ;

- уровень звукового давления для ПСО-З - 90 ± 2 дБ, для ПСО-К - 94 ± 2 дБ;

- потребляемая мощность не более 35 ВА.



Обозначение постов ПСО-З, ПСО-К, ПСО-С при заказе

ПСО - Х1 - Х2 Х3 Х4, где

- ПСО(С,Г,К,З) - пост сигнализации общепромышленного исполнения;

- Х1 - Исполнение по функциональному назначению: С -сирена; Г-горн; З - звонок; К - колокол;

- Х2 - Исполнение по номинальному напряжению: переменного тока (50 или 60 Гц): 1-24В, 2-36В, 3-110В, 4-127В, 5-220В, 6-380В; постоянного тока: 7-24В, 8-110В, 9-220В 10-12В;

- Х3 Режим работы постов: 1-непрерывный; 2- повторно- кратковременный;

- Х4 - климатическое исполнение и категория размещения по ГОСТ 15150-69: У1, ОМ1.

Формулирование заказа:

пример записи условного обозначения поста типа ПСО (С) напряжением 220 В, при работе в непрерывном режиме, при его заказе и в документации другого изделия: Пост ПСО - С - 51В2 ТУ У 3.09-002171159-024-97(ПИЖЦ.425132).



Чертеж ПСО-З, ПСО-К, ПСО-С



Чертеж ПСО-З, ПСО-К

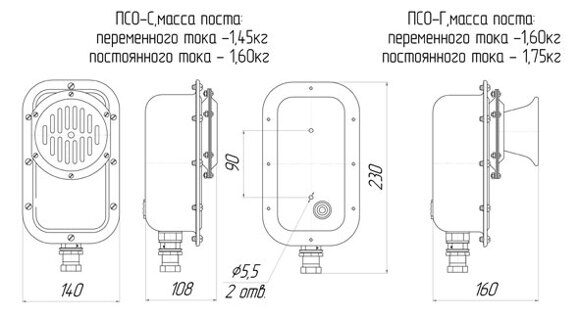

Чертеж ПСО-С ПСО-Г
