Пост ПСВ-З, ПСВЗ (ПСВ-К, ПСВК) предназначен для звуковой аварийной и предупреждающей сигнализации при размещении его в стационарных установках и на подвижных транспортных средствах.
Посты с маркировкой PB ExdI предназначены для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли.
Посты ПСВ-З (ПСВ-К) с маркировкой 1ExdIIВТ6 или 1ExdIIСТ6 предназначены для эксплуатации во взрывоопасных зонах.Условия эксплуатации ПСВ-З (ПСВ-К):
Характеристики Значения Климатическое исполнение постов
У1, УХЛ5, ХЛ1, ОМ1, Т1, Т5 по ГОСТ 15150-69
Высота над уровнем моря не более
4300м
Температура окружающего воздуха: - для исполнения У1
от -45 °С до +40 °С
- для исполнения ХЛ1
от -60 °С до +40 °С
- для исполнения Т1
от -10 °С до +50 °С
- для исполнения ОМ1
от -40 °С до +45 °С
- для исполнения УХЛ5
от -10 °С до +35 °С
- для исполнения Т5
от +1 °С до +35 °С
Относительная влажность окружающей среды при температуре (35 ± 2) °С с конденсацией влаги
до (98 ± 2) %
Степень защиты
IP65
Положение поста в пространстве
без ограничений
Средняя наработка на отказ То, при режиме работы:
3000 ч
- частота сигналов
30 - 35 в час
- продолжительность сигнала
не более 15 с
- количество сигналов, следующих друг за другом, не более
5
- интервал между сигналами
не менее 1 с
- интервал между сериями сигналов
не менее 7 мин.
- время работы постов в режиме сигнал-секунда, пауза-секунда
не более 6 часов
- время восстановления
не более 40 мин.
Посты исполнений УХЛ5, ОМ1, Т1, Т5 выполняются в химостойком исполнении Х3 по ГОСТ 24682-81.
Посты состоят из взрывонепроницаемой оболочки, образованной корпусом и крышкой. В корпусе установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на колпак.
Посты имеют два ввода для проведения гибкого или бронированного кабеля диаметром до14 мм. Контактные зажимы и зажимы заземления должны допускать присоединение двух проводов сечением до 2,5 мм2 каждый.Технические характеристики ПСВ-З (ПСВ-К):
Характеристики Значения PB Exdl
1ExdIIВТ6 или 1ExdIIСТ6
Номинальное напряжение (переменного тока 50 или 60Гц), В
24, 36, 110, 127, 220
24, 36, 110, 127, 220, 380
Потребляемая мощность, ВА
35±5
35±5
Уровень звукового давления сигнала, измеренный по акустической оси на расстоянии1 м (при 0,85 Uh), дБ
90 ± 2 для ПСВ-3-ХХХ
94 ± 2 для ПСВ-К-ХХХ
Номинальный ток контактных соединений, А
до 6,0
до 6,0
Масса, кг
- поста ПСВ-З
- поста ПСВ-К
3,0 для ПСВ-3-ХХХ
3,4 для ПСВ-К-ХХХ
Обозначение поста ПСВ-З (ПСВ-К) при заказе
ПСВ - Х1 - Х2 Х3 Х4, где
- ПСВ - пост сигнализации взрывозащищенный;
- Х1 - исполнение по функциональному назначению: З -звонок; К-колокол;
- Х2 - исполнение по номинальному напряжению: переменного тока (50 или 60 Гц) - 1 - 24 В, 2 - 36 В, 3 - 110 В, 4 - 127 В, 5 - 220 В, 6 - 380 В;
- Х3 - маркировка взрывозащиты: 1-РВ ExdI; 2-1ExdIIAT6; 3-1ExdIIВТ6; 4-ExdIIСТ6; 5-2ExedIIАТ4; 6-2ExedIICT6;
- Х4 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Пример обозначения поста при его заказе и записи в документации другого изделия:

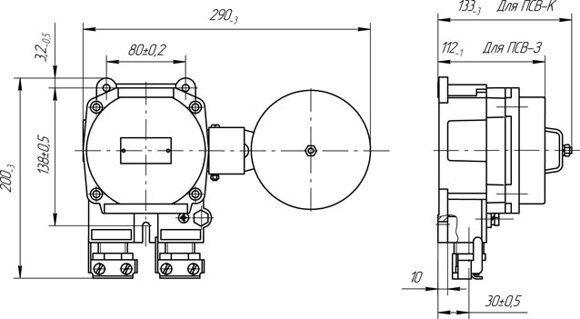

для внутреннего рынка: «Пост ПСВ - З - 52ХЛ1 ТУ У 3.09-00217159-024-97(ПИЖЦ.425132.003)»Чертеж ПСВ-З (ПСВ-К):
Наиболее распространенные виды исполнений постов сигнализации являются пост сигнальный ПСВЗ-11 (пост сигнализации ПСВ-З-11, ПСВЗ11), ПСВЗ-12 (пост сигнализации ПСВ-З-12, ПСВЗ12), ПСВЗ-13 (пост сигнализации ПСВ-З-13, ПСВЗ13), ПСВЗ-14 (пост сигнализации ПСВ-З-41, ПСВЗ41), ПСВЗ-15 (пост сигнализации ПСВ-З-15, ПСВЗ15), ПСВЗ-16 (пост сигнализации ПСВ-З-16, ПСВЗ16), ПСВЗ-21 (пост сигнализации ПСВ-З-21, ПСВЗ21), ПСВЗ-22 (пост сигнализации ПСВ-З-22, ПСВЗ22), ПСВЗ-23 (пост сигнализации ПСВ-З-23, ПСВЗ23), ПСВЗ-24 (пост сигнализации ПСВ-З-24, ПСВЗ24), ПСВЗ-25 (пост сигнализации ПСВ-З-25, ПСВЗ25), ПСВЗ-26 (пост сигнализации ПСВ-З-26, ПСВЗ26), ПСВЗ-31 (пост сигнализации ПСВ-З-31, ПСВЗ31), ПСВЗ-32 (пост сигнализации ПСВ-З-32, ПСВЗ32), ПСВЗ-33 (пост сигнализации ПСВ-З-33, ПСВЗ33), ПСВЗ-34 (пост сигнализации ПСВ-З-34, ПСВЗ34), ПСВЗ-35 (пост сигнализации ПСВ-З-35, ПСВЗ35), ПСВЗ-36 (пост сигнализации ПСВ-З-36, ПСВЗ36), ПСВЗ-41 (пост сигнализации ПСВ-З-41, ПСВЗ41), ПСВЗ-42 (пост сигнализации ПСВ-З-42, ПСВЗ42), ПСВЗ-43 (пост сигнализации ПСВ-З-43, ПСВЗ43), ПСВЗ-44 (пост сигнализации ПСВ-З-44, ПСВЗ44), ПСВЗ-45 (пост сигнализации ПСВ-З-45, ПСВЗ45), ПСВЗ-46 (пост сигнализации ПСВ-З-46, ПСВЗ46), ПСВЗ-51 (пост сигнализации ПСВ-З-51, ПСВЗ51), ПСВЗ-52 (пост сигнализации ПСВ-З-52, ПСВЗ52), ПСВЗ-53 (пост сигнализации ПСВ-З-53, ПСВЗ53), ПСВЗ-54 (пост сигнализации ПСВ-З-54, ПСВЗ54), ПСВЗ-55 (пост сигнализации ПСВ-З-55, ПСВЗ55), ПСВЗ-56 (пост сигнализации ПСВ-З-56, ПСВЗ56), ПСВЗ-61 (пост сигнализации ПСВ-З-61, ПСВЗ61), ПСВЗ-62 (пост сигнализации ПСВ-З-62, ПСВЗ62), ПСВЗ-63 (пост сигнализации ПСВ-З-63, ПСВЗ63), ПСВЗ-64 (пост сигнализации ПСВ-З-64, ПСВЗ64), ПСВЗ-65 (пост сигнализации ПСВ-З-65, ПСВЗ65), ПСВЗ-66 (пост сигнализации ПСВ-З-66, ПСВЗ66), ПСВЗ-71 (пост сигнализации ПСВ-З-71, ПСВЗ71), ПСВЗ-72 (пост сигнализации ПСВ-З-72, ПСВЗ72), ПСВЗ-73 (пост сигнализации ПСВ-З-73, ПСВЗ73), ПСВЗ-74 (пост сигнализации ПСВ-З-74, ПСВЗ74), ПСВЗ-75 (пост сигнализации ПСВ-З-75, ПСВЗ75), ПСВЗ-76 (пост сигнализации ПСВ-З-76, ПСВЗ76), ПСВЗ-81 (пост сигнализации ПСВ-З-81, ПСВЗ81), ПСВЗ-82 (пост сигнализации ПСВ-З-82, ПСВЗ82), ПСВЗ-83 (пост сигнализации ПСВ-З-83, ПСВЗ83), ПСВЗ-84 (пост сигнализации ПСВ-З-84, ПСВЗ84), ПСВЗ-85 (пост сигнализации ПСВ-З-85, ПСВЗ85), ПСВЗ-86 (пост сигнализации ПСВ-З-86, ПСВЗ86), ПСВЗ-91 (пост сигнализации ПСВ-З-91, ПСВЗ91), ПСВЗ-92 (пост сигнализации ПСВ-З-92, ПСВЗ92), ПСВЗ-93 (пост сигнализации ПСВ-З-93, ПСВЗ93), ПСВЗ-94 (пост сигнализации ПСВ-З-94, ПСВЗ94), ПСВЗ-95 (пост сигнализации ПСВ-З-95, ПСВЗ95), ПСВЗ-96 (пост сигнализации ПСВ-З-96, ПСВЗ96), пост сигнальный ПСВК-11 (пост сигнализации ПСВ-К-11, ПСВК11), ПСВК-12 (пост сигнализации ПСВ-К-12, ПСВК12), ПСВК-13 (пост сигнализации ПСВ-К-13, ПСВК13), ПСВК-14 (пост сигнализации ПСВ-К-41, ПСВК41), ПСВК-15 (пост сигнализации ПСВ-К-15, ПСВК15), ПСВК-16 (пост сигнализации ПСВ-К-16, ПСВК16), ПСВК-21 (пост сигнализации ПСВ-К-21, ПСВК21), ПСВК-22 (пост сигнализации ПСВ-К-22, ПСВК22), ПСВК-23 (пост сигнализации ПСВ-К-23, ПСВК23), ПСВК-24 (пост сигнализации ПСВ-К-24, ПСВК24), ПСВК-25 (пост сигнализации ПСВ-К-25, ПСВК25), ПСВК-26 (пост сигнализации ПСВ-К-26, ПСВК26), ПСВК-31 (пост сигнализации ПСВ-К-31, ПСВК31), ПСВК-32 (пост сигнализации ПСВ-К-32, ПСВК32), ПСВК-33 (пост сигнализации ПСВ-К-33, ПСВК33), ПСВК-34 (пост сигнализации ПСВ-К-34, ПСВК34), ПСВК-35 (пост сигнализации ПСВ-К-35, ПСВК35), ПСВК-36 (пост сигнализации ПСВ-К-36, ПСВК36), ПСВК-41 (пост сигнализации ПСВ-К-41, ПСВК41), ПСВК-42 (пост сигнализации ПСВ-К-42, ПСВК42), ПСВК-43 (пост сигнализации ПСВ-К-43, ПСВК43), ПСВК-44 (пост сигнализации ПСВ-К-44, ПСВК44), ПСВК-45 (пост сигнализации ПСВ-К-45, ПСВК45), ПСВК-46 (пост сигнализации ПСВ-К-46, ПСВК46), ПСВК-51 (пост сигнализации ПСВ-К-51, ПСВК51), ПСВК-52 (пост сигнализации ПСВ-К-52, ПСВК52), ПСВК-53 (пост сигнализации ПСВ-К-53, ПСВК53), ПСВК-54 (пост сигнализации ПСВ-К-54, ПСВК54), ПСВК-55 (пост сигнализации ПСВ-К-55, ПСВК55), ПСВК-56 (пост сигнализации ПСВ-К-56, ПСВК56), ПСВК-61 (пост сигнализации ПСВ-К-61, ПСВК61), ПСВК-62 (пост сигнализации ПСВ-К-62, ПСВК62), ПСВК-63 (пост сигнализации ПСВ-К-63, ПСВК63), ПСВК-64 (пост сигнализации ПСВ-К-64, ПСВК64), ПСВК-65 (пост сигнализации ПСВ-К-65, ПСВК65), ПСВК-66 (пост сигнализации ПСВ-К-66, ПСВК66), ПСВК-71 (пост сигнализации ПСВ-К-71, ПСВК71), ПСВК-72 (пост сигнализации ПСВ-К-72, ПСВК72), ПСВК-73 (пост сигнализации ПСВ-К-73, ПСВК73), ПСВК-74 (пост сигнализации ПСВ-К-74, ПСВК74), ПСВК-75 (пост сигнализации ПСВ-К-75, ПСВК75), ПСВК-76 (пост сигнализации ПСВ-К-76, ПСВК76), ПСВК-81 (пост сигнализации ПСВ-К-81, ПСВК81), ПСВК-82 (пост сигнализации ПСВ-К-82, ПСВК82), ПСВК-83 (пост сигнализации ПСВ-К-83, ПСВК83), ПСВК-84 (пост сигнализации ПСВ-К-84, ПСВК84), ПСВК-85 (пост сигнализации ПСВ-К-85, ПСВК85), ПСВК-86 (пост сигнализации ПСВ-К-86, ПСВК86), ПСВК-91 (пост сигнализации ПСВ-К-91, ПСВК91), ПСВК-92 (пост сигнализации ПСВ-К-92, ПСВК92), ПСВК-93 (пост сигнализации ПСВ-К-93, ПСВК93), ПСВК-94 (пост сигнализации ПСВ-К-94, ПСВК94), ПСВК-95 (пост сигнализации ПСВ-К-95, ПСВК95), ПСВК-96 (пост сигнализации ПСВ-К-96, ПСВК96).
