Пост сигнализации ПВСС (пост сигнальный ПВСС-411, ПВС-С-411, пост сигнальный ПВСС-412, ПВС-С-412, пост сигнальный ПВСС-413, ПВС-С-413, пост сигнальный ПВСС-414, ПВС-С-414) предназначен для подачи звуковых сигналов.

ПВСС выполнен с одной из маркировок по взрывозащите РВ2В, ExoI, IExoIIAT6, IExoIICT6.

ПВСС предназначен для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли, в взрывоопасных зонах и наружных устройствах всех классов.

Вид климатических исполнений сирены ПВСС У1, ХЛ1, ОМ1, Т1, У5, Т5 по ГОСТ 15150-69.

Сирена ПВСС предназначена для эксплуатации на высоте над уровнем моря не более 4300м.
Нижнее и верхнее значение температуры окружающего воздуха от -40 °С до +45 °С для исполнений У1, У5, ОМ1, Т1, Т5 от -60 °С до +45 °С для исполнения ХЛ1.
Относительная влажность окружающей среды до (98 ± 2) % при температуре плюс (35 ± 2) °С с конденсацией влаги.
Рабочее положение в пространстве - любое.
Степень защиты поста соответствует IP67 по ГОСТ 14255-69.

Технические характеристики ПВСС:

Характеристики	Маркировка по взрывозащите
	РВ2В, ExoI, IExoIIAT6	IExoIIBT6, IExoIICT6
Номинальное напряжение переменного тока, В	36, 127, 220	110, 220, 230, 240, 380
Частота тока, Гц	50 - 60	50 - 60
Потребляемая мощность, В·А	35	35
Уровень звукового давления сигнала, дБ	103	103
Масса, кг, не более	2,3	2,3
Габариты, мм	200×128×87	200×128×87

Обозначение поста ПВСС (низкий корпус) при заказе

ПВСС - Х Х Х Х, где

ПВСС - пост взрывозащищённый сирена сигнальная;

Х - исполнение по номинальному напряжению:
         - переменного тока 50÷60 Гц: 1-36 В; 2-110 В;  3-127 В; 4-220 В; 5-230 В; 6-240 В; 7-380 В.
         - постоянного тока: 8-75 В; 9-110 В; 10-220 В.

Х - исполнение по количеству кабельных вводов:
                1-один ввод; 2-два ввода.

Х - исполнение по взрывозащите:
                1-РВ2В; Exal, ExallAT6; 2-ExallBT6; 3-IExallCT6.

X - климатическое исполнение У, ХЛ, ОМ, Е по ГОСТ 15150-69 (один или два знака). Категория размещения 1 или 5 по ГОСТ 15150-69

Чертеж ПВСС (низкий корпус):



Обозначение поста ПВСС (высокий корпус) при заказе

ПВ-СС Х Х Х Х 5, где

ПВ - пост сигнализации взрывозащищённый;

СС - сигнальная сирена;

Х - номинальное напряжение:
         - переменного тока: 1-36 В; 2-110 В;  3-127 В; 4-220 В; 5-230 В; 6-240 В; 7-380 В.
         - постоянного тока: 8-75 В; 9-110 В; 10-220 В.

Х - исполнение по виду кольца уплотнительного:
         1 - для ввода гибкого или бронированного кабеля;

Х - исполнение по взрывозащите:
         2-IExoIIBT6; 4-IExoIICT6; 3-PB2B, ExoI, IExoIIAT6;

X - климатическое исполнение "У" по ГОСТу 15150-69.

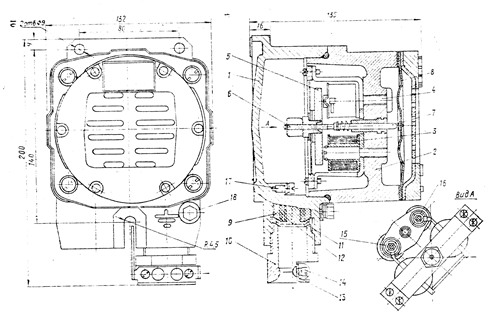

Чертеж ПВСС (высокий корпус):

1 - корпус; 2 - крышка; 3 - катушка; 4 - сердечник; 5 - якорь; 6 - ударник; 7 - боек; 8 - мембрана; 9 - кольцо; 10 - муфта кабельная; 11 - шайба нажимная; 12 - заглушка; 13 - скоба; 14 - винт; 15 - зажим; 16 - колодка клеммная; 17 - внутренний зажим заземления; 18 - наружный зажим заземления.
